一、电容式湿度测量的技术定位
在工业气体湿度监测的众多技术路线中，电容式露点仪凭借其响应速度快、量程范围宽、结构紧凑及成本可控等特征，已成为中低湿度区间（通常对应露点-60℃至+20℃）应用最为广泛的测量方案之一。从压缩空气干燥系统到工业过程气体监测，从电力设备微水检测到环境湿度控制，电容式露点仪以其成熟的技术体系和良好的工况适应性，构成了工业湿度测量基础设施的重要组成部分。
本文从电容式露点仪的物理测量原理、感湿材料技术、典型工业应用及运维选型要点等维度，进行系统性的技术解析，为工业用户的方案评估与设备选型提供参考。
二、电容式露点仪的物理测量原理
电容式露点仪的核心传感元件为电容式湿度敏感元件，其基本结构是在基底材料（如硅片、陶瓷或玻璃）上沉积一层对水分子敏感的薄膜介质，并在介质上下两侧制备电极，形成平行板电容器结构。
1. 感湿材料的介电特性变化
电容式湿度测量的物理基础在于：感湿薄膜材料的介电常数（或整体电容值）随环境水蒸气分压的变化而发生规律性改变。目前主流的感湿材料包括两大类：
高分子聚合物薄膜： 如醋酸丁酸纤维素、聚酰亚胺等。这类材料具有较好的成膜性和介电响应特性，在相对湿度变化时，水分子在薄膜内吸附或脱附，导致介电常数改变。高分子薄膜型传感器通常具有较好的线性度和快速响应特性，但在极端低湿或高温环境下，可能出现基线漂移或材料老化。
多孔陶瓷介质： 以氧化铝（Al₂O₃）或氧化锆（ZrO₂）为基体的多孔陶瓷材料，其微孔结构为水分子的吸附提供了巨大的比表面积。水分子在微孔中的填充程度随环境湿度变化，改变材料的有效介电常数。陶瓷型传感器通常具有更好的耐高温性能和机械强度，但响应速度相对较慢，且在某些气体中可能存在交叉敏感。
2. 信号转换与露点计算
当环境湿度变化时，感湿元件的电容值发生相应改变。测量电路通过高频交流激励信号，精确检测电容的微小变化（通常仅为皮法级），并将其转换为与相对湿度或水蒸气分压对应的电信号。结合内置的温度传感器测得的环境温度，仪器通过物理模型（如Magnus公式或更复杂的热力学模型）将相对湿度换算为露点温度值输出。
现代电容式露点仪通常还集成有温度补偿算法，以修正感湿元件及电子电路因环境温度变化引入的测量偏差，确保在宽温域内的测量一致性。
三、电容式露点仪的技术特征与性能边界
1. 响应速度快
由于电容式测量基于电场响应而非热平衡或化学反应平衡，其动态响应速度通常优于冷镜式和电解法。典型的T63响应时间可在数秒至数十秒量级，适合需要快速跟踪湿度波动的工业过程。
2. 量程覆盖宽
通过优化感湿材料的孔径分布与介电特性，电容式露点仪可实现从低湿（-60℃露点）到高湿（+20℃露点以上）的宽范围连续测量，部分设备还可输出相对湿度、水蒸气分压、ppmV等多种湿度参量。
3. 结构紧凑与集成便利

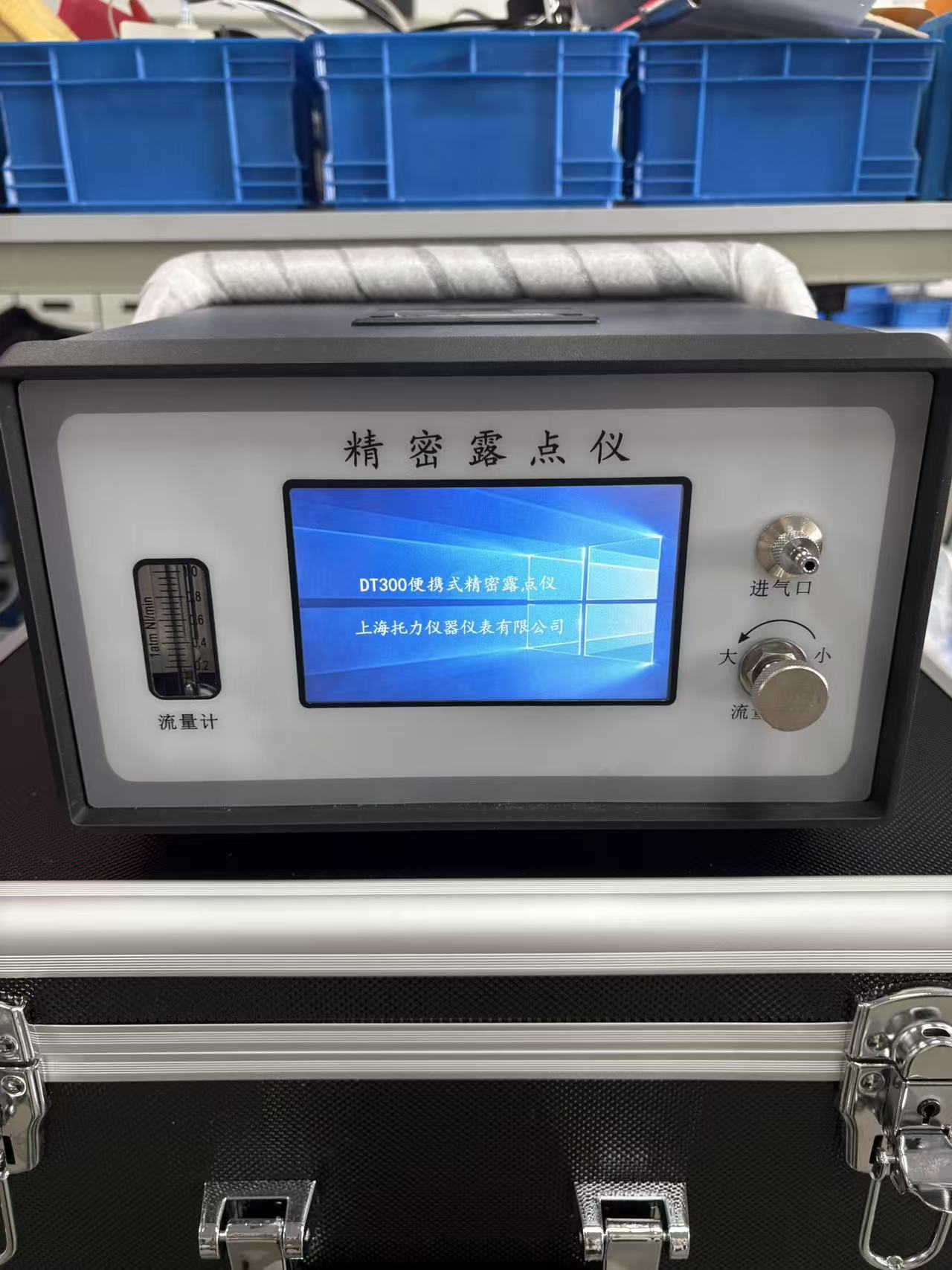

电容式传感元件通常体积小巧，可方便地集成于管道插入式探头、手持式仪表或在线分析系统中。其低功耗特性也使其适合电池供电的便携式应用。
4. 长期漂移与校准需求
电容式测量属于相对测量法，其准确性依赖于感湿材料的介电特性与水分含量之间的标定关系。长期运行中，感湿材料可能因热老化、化学污染或机械疲劳导致标定关系发生偏移，即产生"漂移"。因此，电容式露点仪需要定期进行校准（通常建议每6至12个月一次），以维持测量精度。在洁净、温和的工况下，漂移速度较慢；在污染性、腐蚀性或高温环境中，漂移可能加速。
四、典型工业应用场景
1. 压缩空气系统干燥度监控

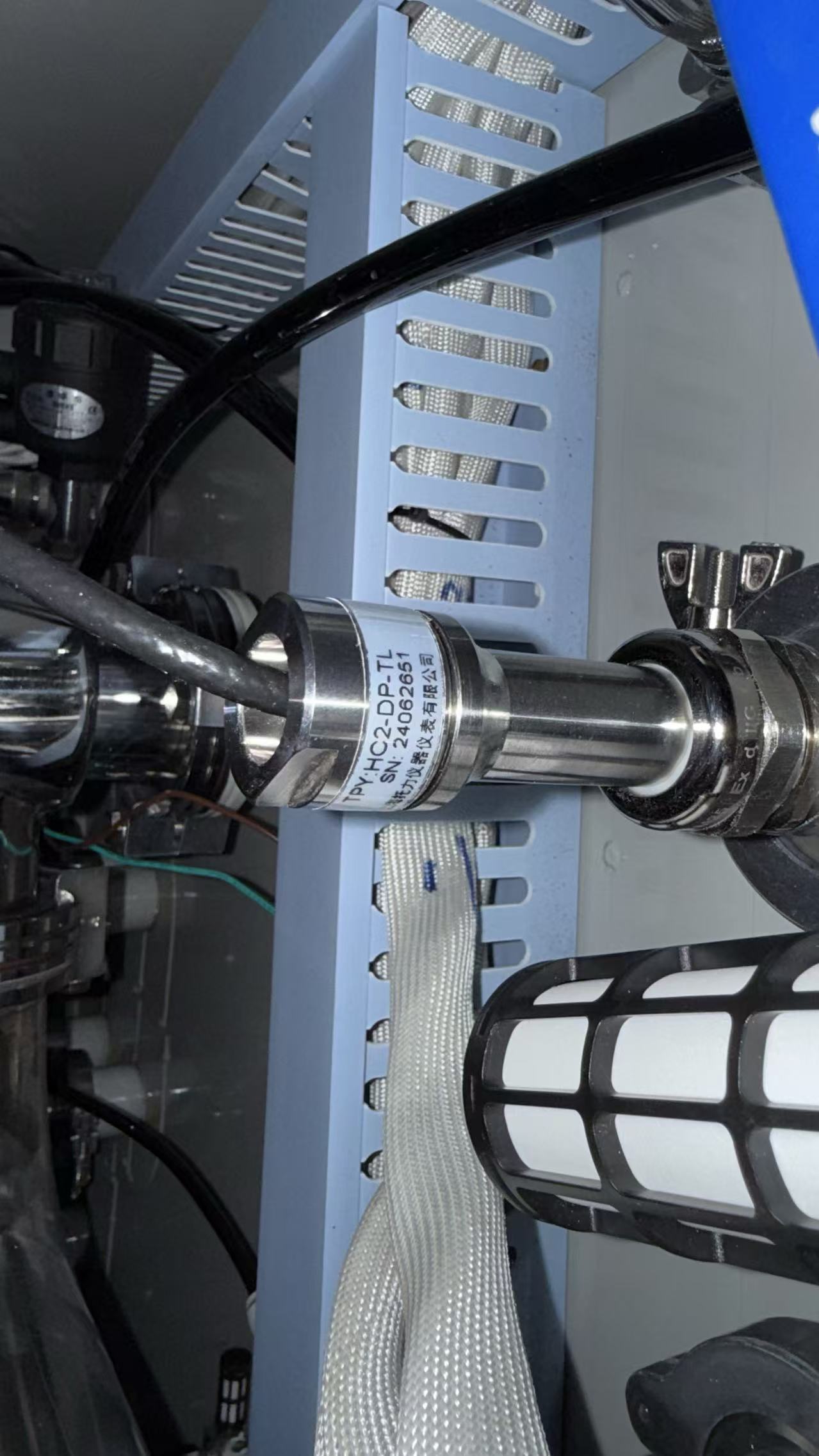

工业压缩空气广泛应用于仪表用气、工艺吹扫、气动执行及食品医药的洁净气源。压缩空气中的水分会导致管道腐蚀、气动元件故障及终端产品污染。电容式露点仪安装于冷冻式或吸附式干燥机的下游，实时监测出口露点，确保干燥设备运行效率，并在露点超标时及时报警。
2. 工业气体生产与供应
在空分设备、制氮机及工业气体储配站中，氮气、氧气、氩气等气体的含水量是产品质量的重要指标。电容式露点仪用于监测纯化装置出口及充装前的气体品质，确保供应给下游用户的工业气体符合合同规定的干燥度等级。
3. 电力设备SF₆微水监测
在SF₆气体绝缘开关设备（GIS）及断路器中，微水含量是影响绝缘寿命的关键参数。电容式露点仪（通常采用抗污染的陶瓷感湿元件或特殊高分子涂层）被用于在线监测SF₆气室湿度。此类应用对传感器的长期稳定性和低湿段分辨率要求较高，需选用专为电力工况优化的电容式探头。
4. 暖通空调与工业环境控制
在电子厂房、制药车间、食品加工及仓储物流等场景中，环境空气的露点或相对湿度直接影响产品质量与工艺稳定性。电容式露点仪/湿度变送器作为环境控制系统的传感前端，为空调除湿设备的启停与调节提供反馈信号。
5. 过程气体在线分析
在化工合成、聚合物干燥、催化反应等过程中，工艺气体的含水量是反应控制与产品质量的关键参数。电容式露点仪凭借其快速响应和宽量程特性，被集成于过程分析系统中，实现连续在线监测。
五、选型与运维要点
1. 感湿材料与气体兼容性
不同感湿材料对不同气体组分的适应性存在差异。例如，某些高分子薄膜在含烃类或含氯气体中可能出现溶胀或化学降解；多孔陶瓷在强碱性气体中可能受到侵蚀。选型时应向供应商确认感湿材料与目标气体介质的兼容性，必要时要求提供材料兼容性测试数据。
2. 低湿段分辨率与精度
对于需要监测-40℃以下露点的应用（如干燥压缩空气、电力SF₆监测），应重点关注电容式传感器在低湿段的信号分辨率与信噪比。部分常规传感器在低湿区信号微弱，读数波动增大，需选用专为低湿优化的感湿元件。
3. 温度补偿与工作压力
电容式测量对温度敏感，优质设备应具备有效的温度补偿算法和独立的温度传感通道。对于带压气体测量，需确认设备是否支持压力补偿或标准露点换算功能，避免因压力差异导致的比对误差。
4. 污染防护与过滤器配置
在含尘、含油雾或含腐蚀性微粒的气体中，电容式传感元件表面污染会加速漂移并影响响应速度。必须配置高效的前置过滤器，并建立定期更换制度。部分设备支持可更换的传感元件保护罩，可降低维护成本。
5. 校准策略
建立周期性的校准制度是确保电容式露点仪长期可信的关键。可采用便携式标准露点发生器进行现场比对校准，或将传感元件送至具备资质的实验室进行校准。对于关键工艺点，建议缩短校准周期或采用双通道冗余设计。
六、结语
电容式露点仪以其成熟的测量原理、快速的动态响应、宽泛的量程覆盖及良好的经济性，在工业湿度监测领域占据着不可替代的地位。对于压缩空气、工业气体、电力设备及环境控制等主流应用场景，电容式方案提供了经过广泛验证的技术路径。
然而，作为一种相对测量方法，电容式露点仪的性能保持高度依赖于感湿材料的品质、气体兼容性、污染防护及周期性校准。工业用户在选型时，应立足具体工况，综合评估传感材料特性、低湿性能、温度/压力补偿能力及长期运维成本，选择技术适配、品质可靠的监测方案，方能在工业过程的湿度控制中实现长期稳定的价值输出。
