一、引言：为什么露点监测如此重要
在现代工业生产中，气体中的水分含量往往是决定产品质量、设备安全与工艺稳定性的关键参数之一。无论是压缩空气系统、天然气输送管道，还是精密电子制造车间，微量水分的存在都可能引发一系列连锁问题——从管道腐蚀、催化剂中毒，到产品良品率下降，甚至引发安全隐患。
传统的相对湿度测量方式，受温度变化影响较大，难以在宽温域环境下提供稳定可靠的读数。而露点温度作为一个绝对湿度指标，能够直观反映气体中水蒸气的实际含量，不受环境温度波动的干扰。因此，基于露点测量原理设计的露点变送器，逐渐成为工业湿度监测领域的主流解决方案。
本文将从技术原理、核心结构、应用场景及选型要点等维度，系统介绍露点变送器的工作机制及其在工业实践中的价值。
二、什么是露点？基础概念厘清
露点（Dew Point）是指在恒定气压下，气体中的水蒸气达到饱和状态并开始凝结成液态水时的温度。简单来说，当气体的温度降低到露点以下，就会出现"结露"现象。
露点温度与气体中的水蒸气分压直接相关。水蒸气含量越高，露点温度就越高；反之，水蒸气含量越低，露点温度就越低。在工业场景中，压缩空气或工艺气体的露点通常要求在-40℃甚至-60℃以下，这意味着气体中的水分含量已经处于极低水平。
由于露点是一个绝对量，它不会因为气体温度升高或降低而改变（只要水蒸气总量不变），这使得露点测量在工况多变的工业环境中具有显著优势。
三、露点变送器的工作原理
露点变送器是一种将露点温度信号转换为标准电信号（如4-20mA、0-10V或数字通讯信号）输出的测量装置。其核心测量技术主要基于以下几种原理：
3.1 冷镜式测量原理
冷镜式露点测量是目前精度最高的方法之一。其工作原理是：设备内部有一个高光洁度的金属镜面，通过半导体制冷器（帕尔贴元件）精确控制镜面温度。当镜面温度降低到气体露点时，水蒸气开始在镜面凝结。此时，光电传感器检测到镜面反射光强度的变化，控制系统随即维持镜面温度在露点温度附近，并通过高精度温度传感器读取该温度值。
冷镜式露点变送器的测量精度通常可达±0.1℃甚至更高，常用于计量校准实验室或对精度要求极高的工艺环节。但其结构相对复杂，对使用环境的洁净度有一定要求，响应速度也较慢。
3.2 阻抗式（氧化铝/高分子）测量原理
这是工业现场应用最为广泛的露点测量技术。其核心传感元件通常是一层极薄的多孔氧化铝膜或高分子薄膜，沉积在导电基底上。水分子通过毛细作用进入薄膜的微孔结构中，引起薄膜介电常数或电阻值的变化。通过测量这种电学特性的变化，即可推算出当前气体的露点温度。
阻抗式露点变送器的优势在于响应速度快、体积小、成本适中，且能够在较宽的量程范围内工作（通常覆盖-100℃至+20℃露点）。现代高性能阻抗式传感器通过优化薄膜配方和微结构设计，已经能够实现±2℃以内的测量精度，足以满足大多数工业场景的需求。
3.3 光学式与光谱式测量原理
近年来，基于可调谐激光吸收光谱（TDLAS）技术的露点测量方案也开始进入工业视野。该技术通过检测水分子对特定波长激光的吸收强度来直接计算水蒸气浓度，进而换算为露点值。光学式测量具有非接触、不受油气污染影响、响应极快等特点，特别适用于含有腐蚀性组分或高洁净度要求的工艺气体监测。
四、露点变送器的核心结构组成
一台完整的工业级露点变送器通常由以下几个功能模块构成：
传感探头单元：直接与工艺气体接触，负责感知水蒸气含量的变化。探头材质通常选用316L不锈钢或哈氏合金，以应对腐蚀性介质。探头前端通常配备烧结金属过滤器，防止粉尘和液态水滴直接接触传感膜。
信号处理电路：将探头采集的微弱电信号进行放大、滤波、线性化和温度补偿。现代变送器普遍采用数字信号处理（DSP）技术，能够有效抑制电磁干扰和长期漂移。
通讯输出模块：支持多种工业标准信号输出。除了传统的4-20mA模拟信号外，许多变送器还支持RS485/Modbus、HART、Profibus等数字通讯协议，便于接入DCS、PLC或SCADA系统。
人机交互界面：部分高端型号配备本地显示屏和操作按键，支持现场查看实时露点值、报警状态及设备诊断信息。
防护与认证：工业级露点变送器通常具备IP65或更高的防护等级，防爆型产品则需通过ATEX、IECEx或国内防爆认证，以适应石油化工等危险区域的使用要求。
五、典型应用领域
5.1 压缩空气与气体处理系统
在工业压缩空气系统中，水分是主要的污染物之一。过高的水分含量会导致气动元件锈蚀、管道冰堵、喷涂质量下降等问题。根据ISO 8573-1标准，不同等级的压缩空气对湿度有明确要求。露点变送器安装在干燥机出口或管网关键节点，能够实时监测干燥效果，及时发现干燥剂失效或设备故障。
5.2 天然气与石化行业
天然气在开采、输送和液化过程中，必须严格控制水分含量。水蒸气与天然气中的酸性组分（如H₂S、CO₂）结合会形成腐蚀性酸液，同时低温条件下水合物结晶可能堵塞管道。在天然气处理厂、LNG接收站和长输管线中，露点变送器是保障安全生产的核心仪表之一。
5.3 电力行业
在高压电气设备中，SF₆（六氟化硫）气体的水分含量直接影响绝缘性能和设备寿命。电力行业相关标准对SF₆气体的露点有严格限定。露点变送器被广泛应用于GIS（气体绝缘开关设备）和SF₆断路器的气体质量监测中。
5.4 锂电池与电子制造
锂电池生产对车间环境湿度要求极为苛刻，尤其是极片涂布和注液工序，露点通常需要控制在-40℃以下。露点变送器与除湿机组联动，构成闭环湿度控制系统，是保障电池产品一致性和安全性的关键环节。
5.5 制药与食品行业
在冻干工艺、无菌灌装和粉体输送过程中，环境湿度直接影响产品稳定性和保质期。露点监测有助于优化干燥工艺参数，降低能耗，同时满足GMP和HACCP体系的合规要求。
六、选型与使用要点
在选择露点变送器时，建议从以下几个维度进行综合评估：
量程匹配：明确工艺气体的实际露点范围。例如，吸附式干燥机出口通常关注-40℃至-60℃区间，而冷冻式干燥机出口则在+2℃至+10℃区间。量程选择过宽会降低低段分辨率，过窄则可能无法覆盖异常工况。
精度与稳定性：根据工艺控制精度要求选择合适精度等级。对于关键质量控制点，建议选择带自动校准功能或长期漂移指标优异的产品。
介质兼容性：确认工艺气体中是否含有腐蚀性组分、油蒸气或颗粒物。必要时选择带特殊涂层探头、可更换过滤器或光学测量原理的型号。
安装位置：避免将变送器安装在管道弯头、阀门附近或可能积聚液态水的低洼处。建议安装在直管段，并保证一定的气体流速（通常推荐1-5m/s），以确保测量代表性。

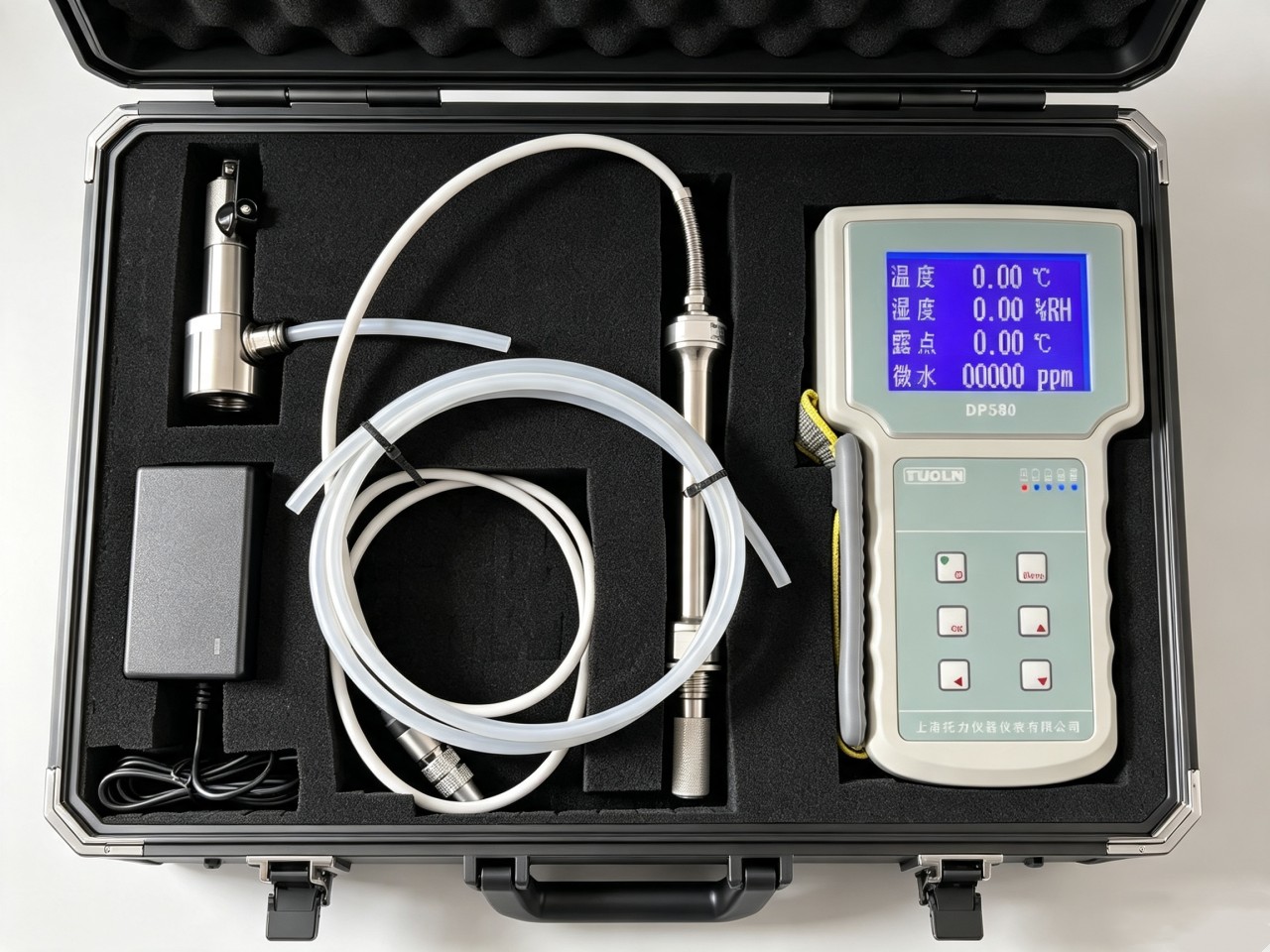

校准维护：露点传感器属于精密测量元件，建议按照制造商建议的周期进行校准。现场条件允许时，可配备便携式露点仪进行比对验证。
七、结语
露点变送器作为工业湿度监测的核心装备，其技术成熟度与应用广度在过去十年间持续提升。从传统的氧化铝阻抗式探头，到集成数字通讯与自诊断功能的智能变送器，再到新兴的光学测量方案，露点测量技术正在朝着更高精度、更强适应性和更低维护成本的方向演进。
对于工业企业而言，合理选型并正确使用露点变送器，不仅能够保障工艺稳定性和产品质量，更是实现节能降耗、预防性维护和安全合规的重要手段。在数字化转型的大背景下，露点数据与其他过程参数的深度融合，也将为智能制造提供更加坚实的数据基础。
