引言
在现代流程工业的分布式控制系统架构中，最终控制元件即气动调节阀与开关阀的运行可靠性，直接决定了装置的控制品质与安全防护水平。而维持这些气动元件稳定工作的基础条件，是一路品质合格的仪表风。在仪表风的全部质量指标中，水分含量即露点温度是最难以通过现场感官判断、必须依赖专业仪器进行定量检测的项目。仪表风露点仪作为这一检测任务的专门设备，其应用范围覆盖了从空压站干燥器出口的品质检验、管网输送过程中的中间监测、终端用气点的使用前确认到系统故障状态下的诊断排查等全部环节。本文立足于气动控制系统运行维护的现场视角，系统阐述仪表风露点仪在全流程管理各阶段的具体应用方法，并结合典型故障案例梳理基于露点数据的故障诊断逻辑，为仪表维护人员提供一套结构清晰、可操作性强的工作参考方案。
第一章 从空压站到用气点：露点测量的全流程覆盖
1.1 空压站干燥器出口——源头控制
仪表风露点仪的第一个关键部署位置是空压站内干燥器的出口总管线上。无论是采用双塔切换式无热再生吸附式干燥器，还是采用加热再生型微热干燥器，其出口空气的露点温度都是评价干燥设备是否正常工作、吸附剂是否已趋于饱和失效的直接技术指标。在该位置通常采用固定安装的在线式仪表风露点仪，并将测量信号接入空压站控制室的监控系统，同时设置两级报警值：一级报警值通常设定在比设计指标高5℃至8℃的水平，用于提示运行人员关注干燥器运行参数变化并提前安排再生周期调整或吸附剂更换计划；二级报警值设定在设计指标上限处，一旦触发则表示干燥器出口空气品质已不满足下游用气设备要求，需立即采取措施。这种分级报警策略可以有效避免单一报警值设置下的频繁误报和漏报问题，既保证了气源品质的稳定受控，也为运维操作提供了合理的时间余量。
1.2 输送管网中途节点——过程监控
压缩空气从空压站经长距离管道输送至各生产装置区，途经管廊、跨路和楼层穿越，在此过程中，管道温度会发生较大变化，尤其是在冬季或昼夜温差较大的气候条件下，管道内壁温度可能降至露点以下，导致管道内部出现析水现象。鉴于此，在厂区各装置界区入口处的仪表风总管上，建议增设法兰式安装的在线或便携式仪表风露点仪检测点。该位置的露点数据具有双重评价意义：一方面，将此处测得的露点值与空压站出口的露点值进行对比，二者的差值直接反映了长距离输送过程中的保温效果和管道密封性能；另一方面，该处露点值代表进入各生产装置区域的仪表风实际品质，是各装置工艺人员判断本区域气动设备运行环境是否正常的基础依据。
1.3 终端机柜间及现场用气点——末端确认
在气动控制系统的终端环节，即各现场机柜间内的气动阀门定位器供气端及大型调节阀的本体气源接口处，是利用便携式仪表风露点仪进行末端抽检的关键点位。由于这些终端支管通常管径较小、流速较低且存在较多支管死端和低点弯头，是整个仪表风输送链中最容易积聚液态水的薄弱环节。即使干燥器出口和装置入口的露点均在合格范围内，管道内壁的锈蚀剥落物和长期积累的油泥仍可能在这些末端部位吸附水分，造成局部微环境的露点升高。因此，建议将终端用气点的便携式露点抽检纳入日常仪表巡检的标准工作内容，尤其是在雨季、冬季降温等气候突变时期，应适当加密检测频次，以确保末端用气安全万无一失。
第二章 基于仪表风露点仪的现场故障诊断方法
2.1 常见露点异常现象的成因判断
当仪表风露点仪显示值出现异常升高或波动时，现场仪表人员需要依据异常变化的特征形态，结合现场实际情况进行快速归因。以下是几种具有典型特征的异常模式及其可能的成因分析：
模式一：露点数值缓慢递增，趋势呈线性上升
此模式下，仪表风露点仪显示值在数天至数周的时间尺度内呈现稳定而持续的上升趋势，且无明显的突变点。此种变化模式高度指向干燥器内的吸附剂正在逐渐失去吸附活性，可能的原因包括吸附剂已达到设计使用寿命、再生温度或再生时间设置不当导致吸附剂再生不彻底，或者由于上游来气中液态水含量过高对吸附剂造成了水淹损伤。处理建议是首先检查干燥器的再生加热温度及再生流程时序是否正常，排除操作参数偏离后，若露点仍持续上升，应考虑吸附剂更换或干燥器内部结构检修。
模式二：露点数值呈周期性波动，波动周期与干燥器切换周期一致
此模式的最典型特征是仪表风露点仪显示值随干燥器的A/B塔切换动作而呈现规律性的高低交替变化，即某一塔工作期间露点合格，另一塔工作期间露点偏高。此种现象明确指向两台干燥塔中的某一台再生效果不佳或进气分布不均匀，导致两塔的吸附性能存在明显差异。需重点检查性能较差的那一台干燥塔的再生加热器是否正常工作、再生排气阀门是否能够完全开启以及塔内吸附剂是否存在偏流或装填不均的问题。
模式三：露点数值在短时间内急剧跳升，随后缓慢恢复
此模式通常表现为仪表风露点仪读数在数十分钟内急遽升高10℃以上，随后经过数小时又逐渐回降至原有水平。该类异常往往与管网操作有关，常见诱因包括上游空压机卸载时引起管道内压力波动从而导致凝析水被重新携带进入气流、管道系统中的自动排水阀发生故障导致冷凝水积聚后随气流波动被夹带至露点仪探头处，或者是仪表风管网的某一支路突然大量用气导致管壁流速剧增引发附着于管底的液态水二次飞溅。应对策略是快速排查气源系统的压力稳定设施和排水装置，并检查近期管网是否有大流量用气设备的启停操作记录。
2.2 露点仪自身状态的可信度验证

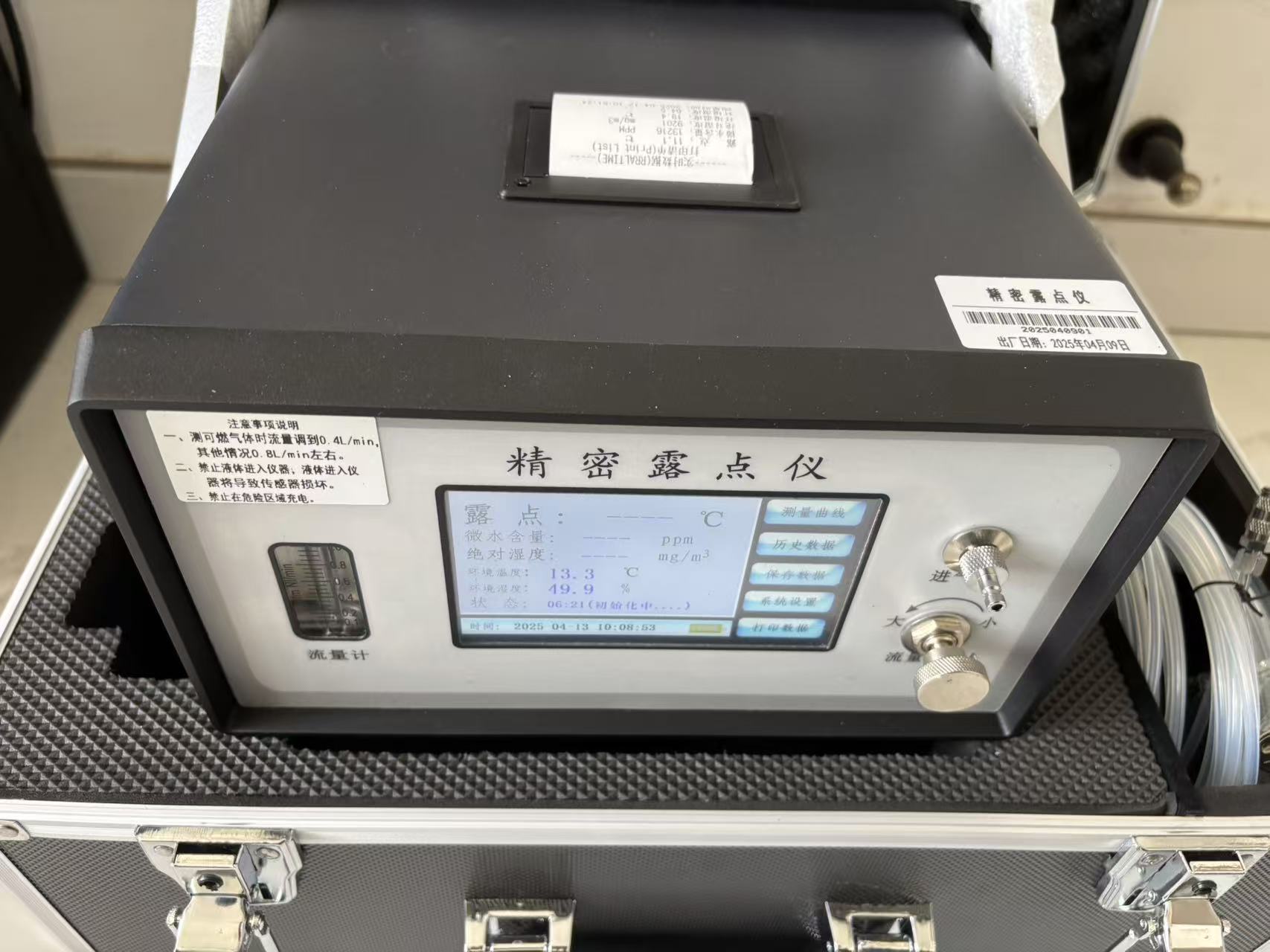

在现场诊断过程中，仪表人员需时刻保持一种专业警觉：并非所有的露点异常都是由气源系统问题引起的，仪表风露点仪自身也可能出现测量偏差。当仪表显示的露点数据与系统其他运行参数（如干燥器加热温度、再生排气湿度等）存在明显逻辑矛盾时，应对仪表本身进行可信度快速验证。一种便捷且有效的现场验证方法是采用经过计量的便携式标准露点仪，在与在线仪表尽可能相同的采样条件下进行同步比对测量。若二者的偏差超过仪表的允许误差范围，则说明在线仪表可能存在传感器老化、探头污染或电子元件漂移等问题，需将在线仪表拆下进行清洁维护或送检校准。
第三章 仪表风露点仪在预防性维护体系中的角色拓展
随着工业生产管理理念从传统的故障后维修和定期维修向基于设备状态监测的预知性维护方向演进，仪表风露点仪的角色定位也在发生相应的扩展和深化。它不再仅仅是一个显示露点瞬时值的单点仪表，而是正在成为气源系统健康管理大数据平台中的一个重要数据节点。
在部分已经实施数字化改造的先进工厂中，在线仪表风露点仪的测量数据被接入工厂的数据采集与监视控制系统，并与干燥器的运行参数、环境温度数据以及装置区各用气支管的流量数据进行整合关联分析。通过对露点历史趋势的大数据分析，系统可以建立干燥器出口露点与吸附剂使用时长、再生能耗之间的数学模型，从而实现对吸附剂更换周期的动态优化——即在保证露点质量合格的前提下，最大化吸附剂的使用寿命，避免固定周期更换造成的材料浪费。同时，通过监测露点值随环境温度变化的响应特性，系统可以自动评估仪表风管网的保温性能变化情况，当管网保温层发生局部破损或管道低点排水器出现堵塞时，露点与环境的温差响应曲线会发生显著改变，据此可以向维护人员推送针对性的巡检提示，实现从数据异常识别到维护工单生成的自动化闭环管理。
结语
从空压站的源头发送到各个装置的中间输送，再到终端用气点的末端确认，仪表风露点仪以科学定量的方式完成了对气动控制系统生命线的全流程水分监控。正确理解露点数据在不同环节的工程含义、精准识别各种异常模式背后的故障机理以及将露点测量数据系统性地纳入预防性维护体系，是充分发挥仪表风露点仪价值的三个递进层次。对于每一位气动控制系统的运维管理者而言，仪表风露点仪提供的不仅仅是数字，更是一套能够帮助预判系统隐患、优化维护策略、降低非计划停车概率的科学决策工具。重视露点、用好露点，应当成为现代流程工业仪表管理工作的基本共识和专业自觉。
